一、 園區現狀分析

1.能源管理粗放，能耗高，缺少必要管控手段

目前各用能戶的能源管理粗放，能源效率低，能源浪費現象較為明顯，現有的能源管理手段智能化程度較低，針對多種能耗的綜合智慧管理系統欠缺。

2、無法準確識別節能環節和空間；

不能準確地識別出來當前能耗中哪些環節可以節能，通過什么手段節能，可以節約的空間多大，不能進行周期性系統的分析和預測

3、末端設備多樣，無法實現遠程操控

園區用電缺乏智能化管理，大部分用電設備只能通過手動進行控制，不僅用能浪費巨大，而且還增加了人工工作強度。

4、故障設備人工排查，效率低下

園區人員流動性強，建筑用途多，用電環境多樣，再加上還存在人員消防安全意識參差不齊，雖配備了消防沙箱、滅火器等火災救援設備，卻沒有合理的監管平臺，無法對突發事件進行預測并做到早發現早解決。

二、 改造方案

（一）方案建設目標

1、摒棄建筑能源的粗放式管理模式，建立精細化的能源管理模式，區分能耗種類、能耗系統實現能源消耗分部門、分類、分項計量，對能耗情況進行實時監測，對耗能數據深度挖掘，及時糾正用能浪費情況。提高園區管理效率，降低園區整體運行能耗；

2、為園區及相關部門提供可視化平臺，以數據列表、分布圖、曲線等形式直觀展示園區實時、歷史生產能耗數據，及時掌握能耗總體情況；

3、通過可視化界面對園區內的設備狀態進行實時監測，同時實現遠程控制功能，通過人體感知技術，對長時間沒有人的房間內的燈、空調進行智能管控，從而達到節能減排、綠色低碳的作用。

4、通過對生產和能源系統指標的集中監控和生產異常的實時報警，加快園區能源系統的故障和異常處理，提高能源事故的反應能力。

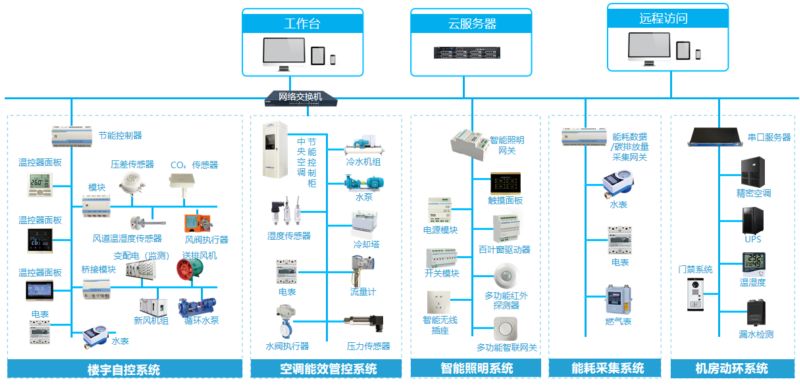

（二）方案系統架構

系統架構圖

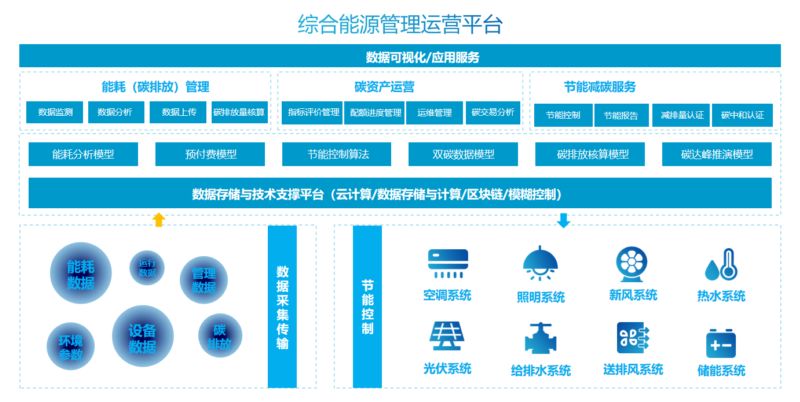

（三）方案功能架構

功能架構圖

（四）方案建設內容

針對目前園區存在的問題，我們已將物聯網、“互聯網+”等技術與能源在應用層面深度結合設計完成了綜合能源管控系統。綜合能源管控平臺將建筑物或建筑群內的變配電、照明、電梯、空調、供熱、給排水等眾多分散設備的運行、安全狀況、能源使用狀況及節能管理實行集中監視、管理和分散控制的建筑物管理與控制。

綜合能源管控平臺其底層為接入硬件設備，系統基礎對于系統進行管理包括基礎數據管理、用戶管理、系統管理，系統進行對空調、照明、能耗進行實時監控，對于所監控的硬件設備如果發生異常就會根據系統所規定的報警邏輯進行警示，對于系統整個數據進行數據分析。最終實現綠色、高效、節能、降耗、安全、可靠的技術目標，為智慧高速提供高品質、低成本的管養保障，為“雙碳達標”提供必要的數據支撐和技術儲備。

綜合能源管控平臺

核心功能包括如下：

園區通過在供應、監測、管理、服務上的示范效用帶動整體經濟的低碳高效發展，是碳中和目標下減排的關鍵所在。作為一項系統性工程，低碳減排需要多項舉措協同并舉，而利用數字化技術建立零碳智慧能源體系，依托數字化解決方案支持管理者更好地了解和管理能耗，進而指導政策制定、場景打造等環節，則是實現全球氣候目標、維護世界能源安全、促進經濟增長的核心動力。

打造監測、管理、服務為一體的智慧零碳管理園區解決方案。在園區應用場景下，從規劃、設計、運行等層面通盤考慮實現能源效率提升的舉措，同時在新技術應用層面實現對碳排放的管控更加智慧高效。

1、高效數據采集

精確采集不同場景內供配電以及用電設備的電力數據和其他運行數據，通過數據挖掘處理、能源結構分析，幫助用戶管理數據資源并提供數據精準服務。

2、智能報警運維

通過全年全天候監控、全數據存儲分析判斷、預警及主動運維等功能模塊，實現不同場景的供電“無人值守”，保證電力系統的安全可靠運行。結合園區不同場景的能源結構和智能化需求，制定不同的運維預案，當電源設備異常故障、能耗異常波動等情況發生時，根據內置的運維策略自動執行運維策略，作出相應的執行響應，下發指令，平臺實時監控現場運維情況，上報信息，及時反應現場情況，節省現場人力成本，幫助相關人員進行決策。

3、中央空調控制

空調在所有電器耗能占比是比較大的，因此空調設備的節能控制非常重要。通過數據分析、模糊運算、大數據模型對比等自控技術，實現對空調系統的高精度控制實現節能效果，節能率達到20%-30%。

現結合對園區的節能控制實例，來優化空調的輸出，具體可以從以下兩個方面展開：

中央空調制冷機房控制管理

1）根據季節和機組運行情況，本系統具備所有機組的轉換功能。智能控制系統檢測外部環境溫度變化，通過對冷卻水泵、冷凍水泵、等冷熱站設備進行巡優控制，調整空調系統各應用設備的運行模式，在最經濟的情況下給末端提供穩定的供水溫度，避免超負荷運行。

2）通過對空調水溫度的精確控制，使系統在滿足舒適度的前提下以最經濟的狀況運行，更能根據時間計量，優化設備運行時間。在運行工況下能夠自動跟蹤空調負荷，精確控制冷水與回水的比例，同時運用優化算法，經濟開啟空調運行，滿足使用，降低系統能耗。

3）智能軟件平臺可將各個檢測點的歷史數據記錄并保存在電腦中，幷將空調的實際運行日負荷通過報表或曲線圖的方式展示，可查詢到某一段時間內的歷史數據值，供用戶進行了解、分析，且所有的監測數據均可打印。

4）控制系統配置靈活的單控/群控轉換功能。現場控制柜可智能控制所有設備的啟停。

5）可根據負荷變化情況調整運行策略，進行系統的優化控制，充分發揮系統轉移高峰負荷的能力，以最大限度節省運行的費用。

6）對水泵各系統進行時間計量、電量計量，對泵組施行優化運行，電量統計。數據均可儲存在本地智能軟件平臺上，對可長期保留。

7）能效泵控制柜的設計可以降低電氣系統成本，且便于管理和施工，更能適應現代建筑的智能化發展。

空調面板與自動化控制

1)利用人體感應技術，當探測到房間內持續一段時間沒有人的情況下，空調控制器自動關閉空調；

2)利用溫度傳感器技術，根據戶外實際溫度調整各個末端允許設定的溫度；

3)根據季節及氣候鎖定或開啟末端空調控制開關；

4)實現濾網信號監視、提供清洗濾網建議信息；

5)對空調設備的運行狀態監視功能、提供故障報警信息；

6)實現加班控制，晚上下班后可按不同區域的加班時間關閉空調系統，以免遺忘關閉空調系統造成的能源浪費；

7)分戶計量功能，把戶外機用電按照各個內機的設定及實際情況電量劃分到各個內機的使用能耗。

4、智能照明控制

通過中央處理器對區域內的光源進行燈光調節、智能調光、延遲控制、場景預設、時間設定等功能，從而達到節能減排、綠色低碳的作用。

1)樓宇照明

(1)、根據不用的場合、不同的人流量，進行時間段、工作模式的細分，把不必要的照明關掉；

(2)、根據光照暗弱自動開關燈，自動調光；在接到消防、安防報警后，自動將指定區域強制開關燈；

(3)、利用人體感應技術，當探測到房間內持續一段時間沒有人的情況下，自動關燈，避免因忘記關燈照成的能源浪費；

(4)、根據用戶的需求設定場景控制，場景調光。

2)路燈照明

根據地理位置、節氣變化和環境亮度，自適應調整執行光照策略，包括計算當地四季太陽升落時間來控制路燈開關，以及根據環境和天氣因素自動調節照明強度。還可以設定感應照明策略，根據人車通行來調整照明功率，從而有效節約用能，緩解高峰時期用電壓力，從而更快地推進路燈節能化、網絡化、智能化。

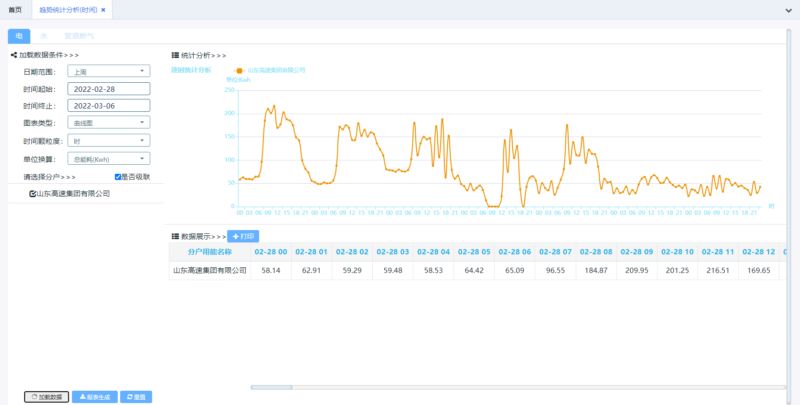

5、能源監測分析

數據統計精確至末端支路，能耗數據按分鐘、小時、日、月、年不同時間刻度、不同場景反應各用能單位的用能詳情。根據國家標準，將能耗數據轉換為碳排放數據，實時精準的反應下屬各支路的碳排放情況，夯實碳核查數據，為碳管理，碳減排，碳中和做有力地數據支撐。

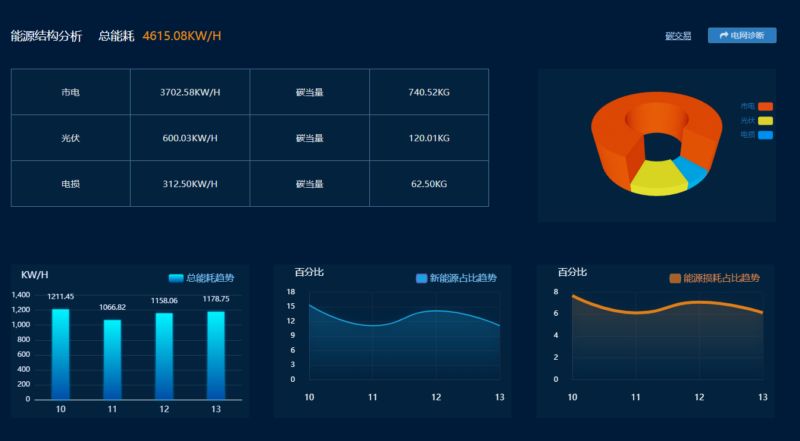

6、能源結構分析

能源結構分析功能，準確的分析各用能單位的用能結構（市電、光伏、電損、碳當量）占比，指出能源缺陷，明確可優化空間。碳交易快捷入口，快速進行碳匯交易，補充碳缺口。電網診斷，精確分析用能單位電路碳排放詳情，同時做趨勢預測。

三、 應用價值與預期效益

（一）應用價值

用電數據實時可視，杜絕違規用電行為

實時監測線路數據，設備狀態即時可查，讓用電實現可視化管控，對超出閾值的線路數據采取及時處理，主動防護，杜絕私自用電線路進行搭建以及違規使用大功率電器的行為，全面防控偷電，漏電等現象。

故障精準定位，應急搶修及時

發生故障時，第一時間反應故障精準位置、原因、程度及類型。實現預警、報警和保護，有點減少傳統園區用電故障處理時間周期長度的弊端，顯著提成運維協同效率和搶修響應效率。

實現用電精細管理，提升管理效率

具有多維用能數據分析功能，讓管理者能夠清晰掌握管理薄弱環節，有計劃、有針對性的進行強化管理與整改，同時，可通過平臺對末端設備及逆行統一的監測、管控，有效避免設備逐一排查的弊端，消除盲目、無效的用電管理方式，有效提升管理效率。

有效控制用電能耗，降低運營成本

通過對負載數據進行時間、位置、運行三個方面的分析，得出電能損耗情況，制定針對不同場所的配電方式，實現人走斷電，按需分區供電實現智能用電管控需求，全面放控資源浪費，有點降低用電量、電損，節省用電成本。

（二）客戶效益

1、園區內的水、電、動力(煤、燃氣熱力)、供熱等系統資源共享、集中管理、協調工作。

2、實現管理者及時掌握能耗分類情況、分項情況、分域情況及總體情況等多維度信息，幫助運行管理人員及時發現隱含漏洞，加快能源系統的故障和異常處理提高能源事故的反應能力提高能源利用的安全可靠。.

3、減少管理環節、優化管理流程并建立客觀能源消耗評價體系，制定合理用能計劃，提供能源消耗情況預警分析。實現對能耗指標的評估、能耗結構分析和能耗成本分攤，分析對比相應經濟指標輔助生成節能技術改造和節能管理方案。對節能改造項目的支出和減排量進行統計及效益分析，輔助市場交易。

4、平臺采集總能耗和主要用能設備能耗，可精確管理每一臺設備的運行環境，實時掌握系統全局，提供精確能耗數據，協助企業能源管理部門做到能源的有序管理，解決企業普遍存在能耗數據統計粗放、管理疏漏、沒有科學的用能預測與監管的問題，最終達到節能降耗和精細化管理的目的。

5、通過智慧園區建設，實現園區安全監管、節能減排、環境生態、應急指揮各大業務領域的信息化全覆蓋，提升園區運營自動化、可視化、數字化水平，達到安全監管智能化，應急響應高效化，園區環境生態化，節能減排循環化，資源利用最大化，公共服務一體化，促進園區發展向生態環保型轉變。
